Barrier Box Simco-Ion para ligação do Sensor IQ Easy 2.0 EX à plataforma IQ Easy

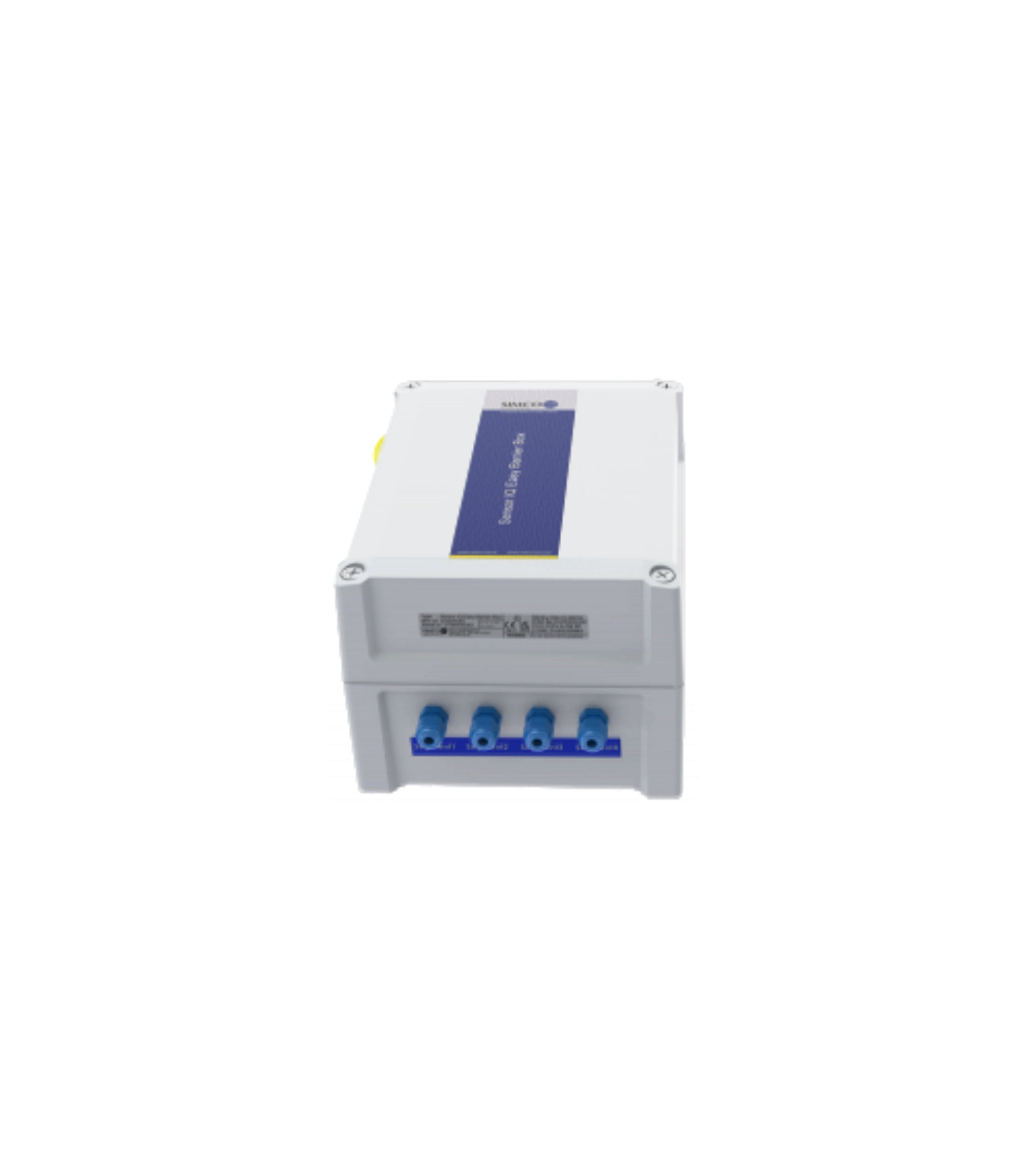

Barrier Box

Barrier Box – Interface para Sensor IQ Easy 2.0 EX

A Barrier Box é uma unidade de interface utilizada entre a plataforma IQ Easy e o Sensor IQ Easy 2.0 EX, permitindo a ligação do sistema de medição utilizado em ambientes ATEX. A Barrier Box é instalada fora da zona ATEX e assegura a desacoplagem e limitação de corrente necessárias à ligação do sensor.

Categorias: Equipamentos ATEX, Interfaces, Monitorização de Sistema IQ, Sensores IQ

Tags: Equipamentos ATEX Interfaces Monitorização de Sistema IQ Soluções industriais

Descrição

Barrier Box – Interface para Sensor IQ Easy 2.0 EX

A Barrier Box é um componente da plataforma IQ Easy destinado à ligação do Sensor IQ Easy 2.0 EX em aplicações instaladas em ambientes potencialmente explosivos. A unidade é instalada fora da zona ATEX e faz a ligação entre o Sensor IQ Easy 2.0 EX e a plataforma IQ Easy. A Simco-Ion especifica a Barrier Box como necessária para garantir a desacoplagem e a limitação de corrente na ligação do sensor.

A Barrier Box pode ser configurada para um, dois, três ou quatro segmentos de sensor, permitindo adaptar a unidade à configuração do Sensor IQ Easy 2.0 EX utilizada na aplicação. A ligação à plataforma IQ Easy é realizada através de um cabo M12 macho/fêmea standard. A unidade dispõe de alimentação de 24 V DC através do conetor M12 e de indicadores LED multicoloridos para indicação do estado.

Este equipamento é, assim, um elemento de ligação necessário para integrar a monitorização de carga eletrostática do Sensor IQ Easy 2.0 EX numa instalação com plataforma IQ Easy, mantendo a unidade de interface fora da zona ATEX.

Principais vantagens:

Permite a integração do Sensor IQ Easy 2.0 EX com a plataforma IQ Easy.
Instalação fora da zona ATEX.
Assegura a desacoplagem e limitação de corrente necessárias à ligação do sensor.
Disponível para 1, 2, 3 ou 4 segmentos de sensor.
Ligação à plataforma através de cabo M12 standard.
Indicadores LED multicoloridos para indicação do estado.
Permite configurar o sistema de monitorização de acordo com o número de segmentos utilizados.

Aplicações: A Barrier Box é utilizada em sistemas de monitorização de carga eletrostática em ambientes ATEX, em conjunto com o Sensor IQ Easy 2.0 EX e a plataforma IQ Easy.

A unidade é instalada fora da zona potencialmente explosiva e permite fazer a interface entre o sensor instalado na zona ATEX e o sistema IQ Easy responsável pela monitorização e gestão dos dados.

Clique no separador "Documentos Técnicos" para consultar a documentação técnica disponível para este equipamento.

A Clan Electrostática é representante oficial da Simco-Ion em Portugal, disponibilizando apoio técnico na seleção e integração de soluções de monitorização e controlo de eletricidade estática.

Para mais informações técnicas, esclarecimentos de dúvidas ou amostras, não hesite em contactar-nos através do
Email: clanel@clanostatic.pt | clanmk@clanostatic.pt
Telefone: (+351) 214 844 262

Especificações Técnicas

Característica técnica	Especificação
Dimensões – largura	190 mm
Dimensões – altura	150 mm
Dimensões – profundidade	240 mm
Material da carcaça	ABS/PC
Ligações dos segmentos dos sensores	1, 2, 3 ou 4
Conector	M12
Peso	3 kg
Temperatura ambiente	0 – 40 °C
Condições de utilização	Industrial, fora da zona ATEX
Alimentação de entrada	24 V DC, através de conector M12
Indicação	LEDs multicolor

Documentos Técnicos

Consulte abaixo a documentação técnica disponível para este equipamento:
